Stahlbau-Planung mit ThouVis Arch
Makroverbund 1:
konstruktive und einfache Stahlbau-Konstruktionen mit Doppel-T-Profilen HEB, HEA, HEM und IPE [M=1:10]
Preis: € 179,00 zzgl. MWSt.
Um die Leistungsfähigkeit der Stahlbau-Makroverbunde -1 und -2 zu zeigen, können Sie hier 2 Pläne
herunterladen, die einmal einen Überblick geben.
Beide Pläne sind im Format DIN A1 gezeichnet, wenn Sie die auf einem DIN A3-Drucker ausdrucken wollen, wird aus dem Originalmaßstab 1:10, je nach Drucker und Ihren Einstellungen "fast genau" Maßstab 1:20.
Beispiel-Plan: Leistungsspektrum SB-MV1-A
Beispiel-Plan: Leistungsspektrum SB-MV1-B
Makroverbund 1:

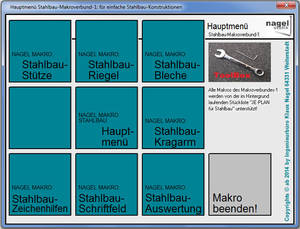

Hauptmenü:
1. Stahlbaustütze: mit Kopf - und Fußplatte, mit Schweißnähten und allem "drum und dran", was so zur Stahlbaustütze gehört. Jetzt mit Schnittstelle zur Harzer-Statik-Software
2. Stahlbau-Riegel: 1-10 Felder, mit Kragarmen, mit Endplatten, wahlweise mit Steifenpaaren in den Auflagerpunkten usw. Jetzt mit Schnittstelle zur Harzer-Statik-Software.
3. Einzelbauteile: Anschluss- und Stabilisierungsbleche
4. Stahlbau-"T-Kragträger-gevoutet": mit Abschlußplatte. Jetzt mit Schnittstelle zur Harzer-Statik-Software.
5. eine Zeichenhilfe-1 für Knotenpunkte, hier können Sie Träger-Enden zeichnen und mit Schlussplatten versehen
6. ein neues, auf den Stahlbau abgestimmtes Schriftfeld,
7. Auswertung: ein Stahllisten-Makro, das die mit "JE-PLAN für Stahlbau" auf diesem Plan und diesem Rechner
erstellten Stahlbau-Positionen zu einer Stahlliste zusammenfaßt und mit Gesamtgewicht ausgibt.
Lieferumfang:
- Makros für ThouVis Arch 5.5, Lieferung per E-Mail
Voraussetzung ist als Basis-Software: ThouVis Arch 5.5
Änderungen und Irrtümer vorbehalten
ThouVis Arch ist ein Produkt der ThouVis Software Ltd., Herzberg
Die Makros für die Stahlbau-Makros werden entwickelt vom Ing.-Büro Klaus Nagel, Weiterstadt
