Bewehrungsplanung mit ThouVis Arch
Makroverbund 17: "Rahmenknoten und individuelle Stützen"
Preis: € 179,00 zzgl. MWSt.

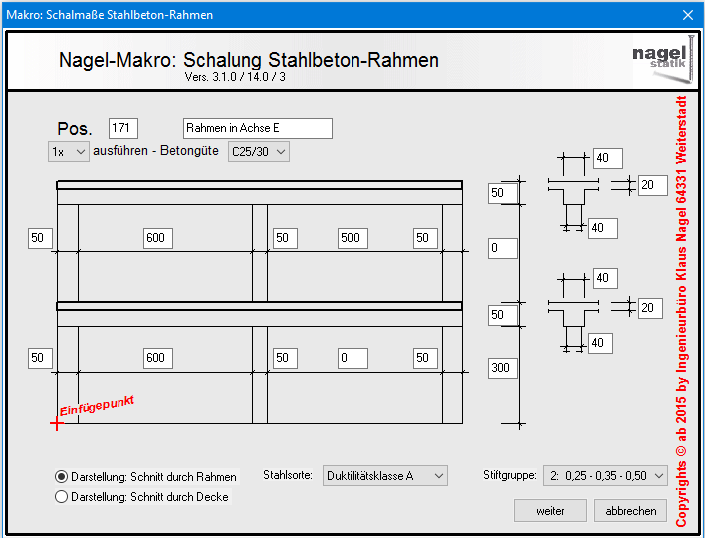

1.) Geometrie Grundrahmen (Schalplan) [M=1:25] oder [M=1:50]
Geometrie Grundrahmen
für einen einfachen Rahmen 1-2 Felder mit 1-2 Geschossen
kann man hier die Geometrie abbilden, entweder zur
Übersicht (kleinem Maßstab) oder zum Ergänzen der
Bewehrung mit den nachfolgenden Modulen im M.1:25.

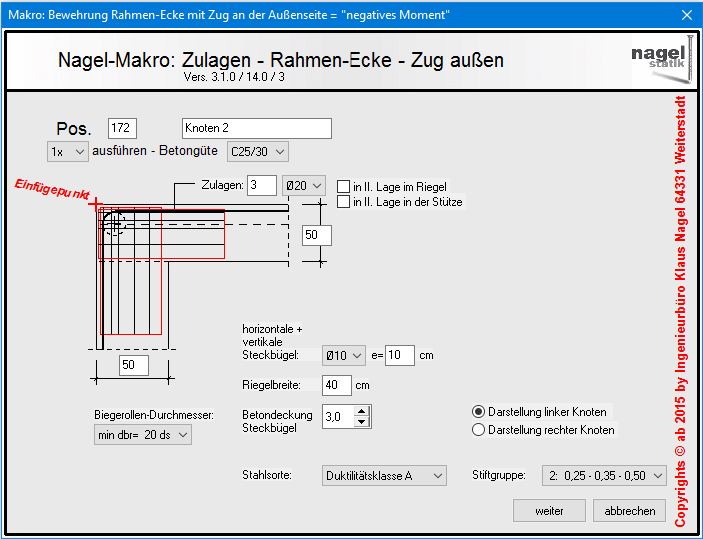

2.) Zulagen Rahmeneckknoten (mit negativem Moment) [M=1:25]
Zulagen für Rahmen-Ecke
diese Zulagen sind erforderlich, wenn der Riegel "normal"
in der Stütze eingespannt ist, also im Riegel oben und in
der Stütze außen Zug aus den Momenten vorhanden ist.
Die verschiedenen Eingabemöglichkeiten entnehmen Sie
der Eingabemaske.
- zuerst werden die horizontalen Steckbügel gezeichnet,
diese sind dann erst mit der Bezugslinie und dem
"Beschriftungsknick" nach Ihrer Wahl zu beschriften,
- als nächstes werden die vertikalen Stecker gezeichnet,
wieder mit anschließendem Beschriftungsprocedere,
- als letztes werden noch die eigentlichen Zulagen auf
den Bildschirm gebracht und von Ihnen wie oben
beschrieben, beschriftet.
Die Eisenlängen werden automatisch entsprechend dem
gewählten Beton ermittelt; für die Stützeneinbindung
wird "guter Verbund" unterstellt, für die horizontale Über-
greifung wird "mäßiger Verbund" unterstellt.
Wahlweise ist ein "linker" oder "rechter" Knoten darstellbar!

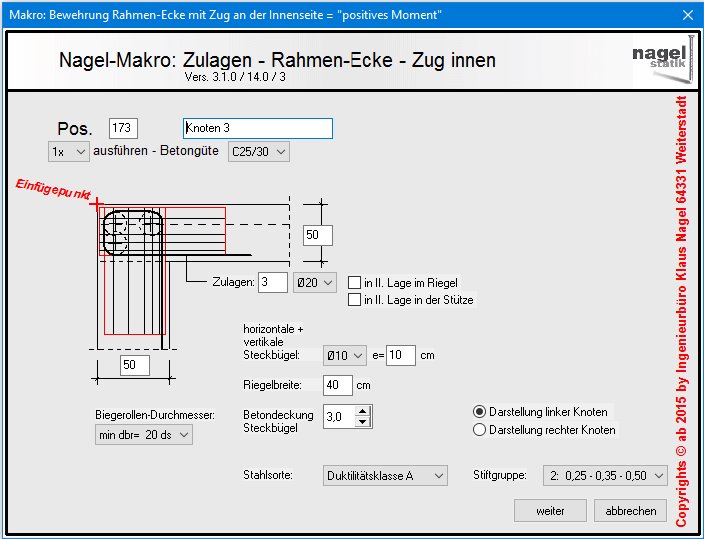

3.) Zulagen Rahmeneckknoten (mit positivem Moment) [M=1:25]
Zulagen für Rahmen-Ecke
diese Zulagen sind erforderlich, wenn im Riegel "unten" und
in der Stütze "innen" Zug aus den Momenten entsteht.
Die verschiedenen Eingabemöglichkeiten entnehmen Sie
der Eingabemaske.
- zuerst werden die horizontalen Steckbügel gezeichnet,
diese sind dann erst mit der Bezugslinie und dem
"Beschriftungsknick" nach Ihrer Wahl zu beschriften,
- als nächstes werden die vertikalen Stecker gezeichnet,
wieder mit gleichem Beschriftungsprocedere,
- als letztes werden noch die eigentlichen Zulagen auf
den Bildschirm gebracht und von Ihnen wie oben
beschrieben, beschriftet.
Die Eisenlängen werden automatisch entsprechend dem
gewählten Beton ermittelt; für die Stützen- und die
Riegel-Einbindung wird "guter Verbund" unterstellt.
Wahlweise ist ein "linker" oder "rechter" Knoten darstellbar!

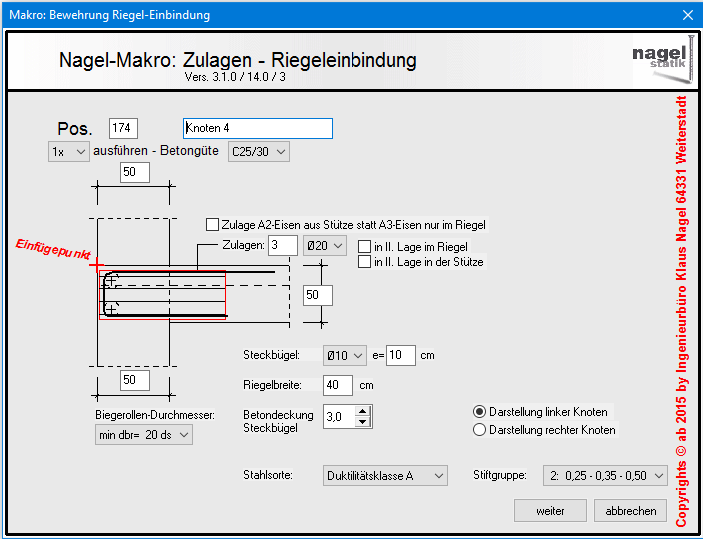

4.) Zulagen Riegeleinbindung [M=1:25]
Zulagen für Riegel-Einbindung
diese Zulagen können erforderlich werden, wenn ein
horizontaler Riegel in eine durchgehende Stütze einge-
spannt ist (z.B. bei einem Zwischengeschoss).
- zuerst werden die horizontalen Steckbügel gezeichnet,
diese sind dann erst mit der Bezugslinie und dem
"Beschriftungsknick" nach Ihrer Wahl zu beschriften,
- danach werden noch die eigentlichen Zulagen auf
den Bildschirm gebracht und von Ihnen wie oben
beschrieben, beschriftet.
Alternativ kann ein normaler Winkel eingebaut werden,
sofern die Bemessung erlaubt.
Die Eisenlängen werden automatisch entsprechend dem
gewählten Beton ermittelt; für die Stützeneinbindung
mit dem alternativen Winkel bzw. dem unteren Schenkel
der Zulage wird "guter Verbund" unterstellt, für den oberen
Schenkel wird "mäßiger Verbund" unterstellt.
Wahlweise ist ein "linker" oder "rechter" Knoten darstellbar!

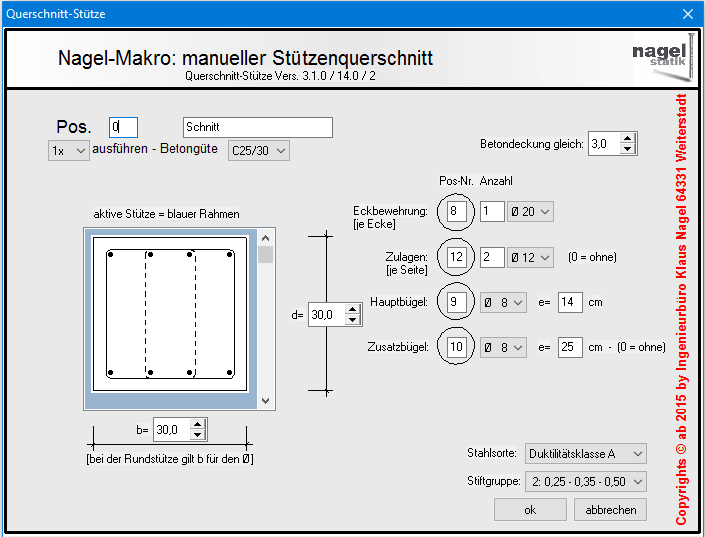

5.) manueller Stützenschnitt [M=1:25]
Manueller Stützen-Querschnitt
um die Zeichnung einer Stütze zu vervollständigen ist
ein Schnitt erforderlich, um die Lage der Eisen darzu-
stellen.
Es werden Ihnen hier 10 verschiedene Bewehrungs-
konstellationen für Ihre Stütze angeboten.
Die erforderlichen Eingaben zeigt die Eingabemaske.
Die Wahl des Querschnitts müssen Sie mit der linken
Maustaste bestätigen, es erscheint ein blauer Rahmen
um die gewählte Variante (sofern nicht schon vorhanden).
Geben Sie jetzt noch die Positionsnummern der Eisen,
Anzahl und beim Bügel den Abstand ein und lassen Sie den
Querschnitt zeichnen.
verschiedene konstruktive Bedingungen werden überprüft,
z.B. dass die Inneneisen nicht dicker als die Eckeisen sind.

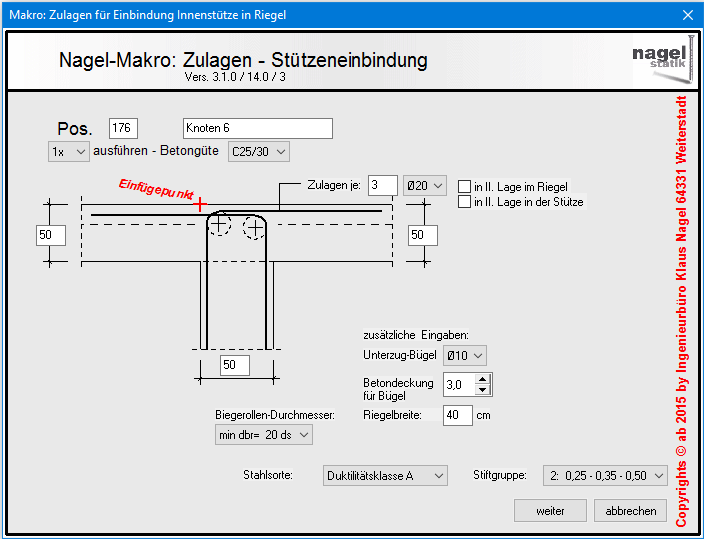

6.) Zulagen Stützeneinbindung [M=1:25]
Zulagen für Stützen-Einbindung
diese Zulagen können erforderlich werden, wenn eine
Innenstütze in einem "oberen" Riegel endet.
- nach dem Positionieren des Einfügepunktes werden die
Zulagen gezeichnet und von Ihnen wie folgt beschriftet:
1.) ersten Winkel anklicken,
2.) "Beschriftungsknick" anklicken und
3.) zweiten Winkel anklicken, fertig.
Die Eisenlängen werden automatisch entsprechend dem
gewählten Beton ermittelt; für die Stützeneinbindung
wird "guter Verbund" unterstellt, für den oberen
Schenkel wird "mäßiger Verbund" unterstellt.

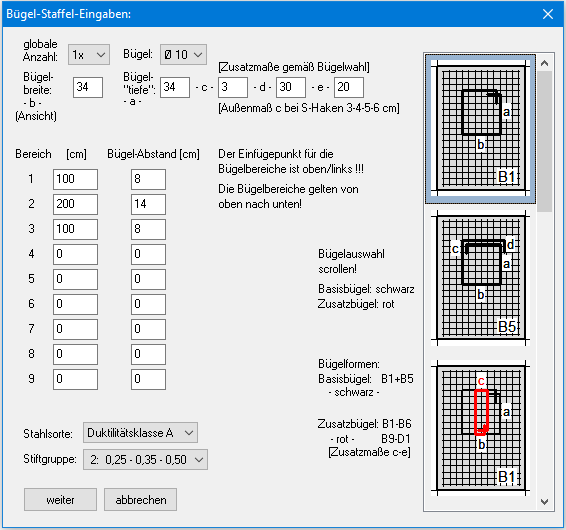

7.) individuelle (vertikale) Bügelbewehrung II [M=1:25]
Bügelbewehrung II
hier können Sie für Ihre Stütze aus 2 Grundbügel und falls
erforderlich aus 7 Zusatzbügel wählen.
Zuerst geben Sie den Grundbügel ein (der blaue Rahmen
-sh. rechts- ist der eingestellte Bügel) und lassen das Makro
zeichnen, danach - bei Bedarf einen Zusatzbügel (diese
sind in dem Bild-Auswahl-Menü rot dargestellt). Je nach
Bügelwahl sind hier Zusatzeingaben erforderlich ...
"... und zeichnen lassen und fertig".
Die Maßkette für die Zusatzbügel wird automatisch
versetzt.
Der Einfügepunkt für die vertikale Bügelstaffelung
(Bewehrungsfeld), ist an der Stütze oben/links!
Tip 1: geben Sie eine Hilfslinie mit der Betondeckung ein!
Tip 2: gehen Sie anschließend gleich in das Makro 5
(manueller Schnitt) und stellen Sie Ihre hier getroffenen
Entscheidungen ein, lassen aber (dieses Mal) noch nicht
gleich zeichnen!
Gehen Sie jetzt, nachdem Ihre Bügel gezeichnet sind, zur
"interaktiven Bewehrung für Stützen", um dort die
Längseisen zu konstruieren!

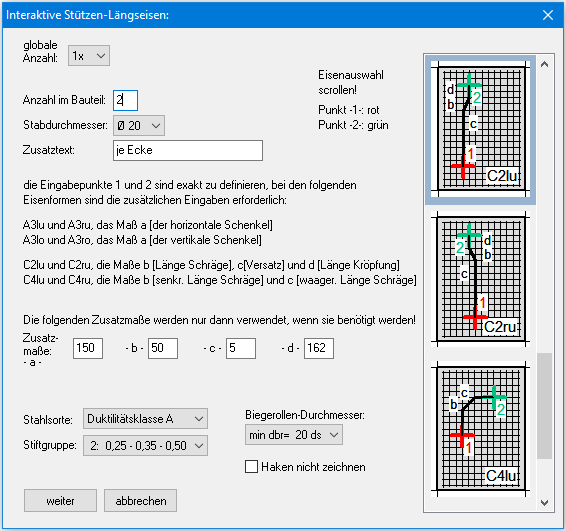

8.) interaktive Bewehrung in vertikalen Bauteilen [M=1:25]
Interaktive Längsbewehrung
hier werden für Ihre Stütze 12 Längseisenformen
angeboten, aus denen Sie wählen können.
Es werden nur die Eisen gezeichnet und registriert, die Sie
eingeben; Sie müssen also mindestens für jede Ecke ein
Eisen eingeben bzw. für jede Stützenseite mindestens
2 Längseisen.
Tip 1: die Eisen werden in der Achse dargestellt. Am
einfachsten geben Sie eine parallele Hilfslinie zur Außen-
kante des Bewehrungsfeldes des Bügels ein.
(Abstand: Dicke des Bügels + halbe Eisendicke - also im
Beispiel rechts 0,8 oder 1,0 cm für den Bügel und 1,0 cm
fürdas halbe Längseisen = 2,0 cm!)
Tip 2: wenn Sie alle Eisen eingegeben haben, gehen Sie
in das Makro 5 (manueller Schnitt) und geben dort Ihre
Längseisen mit den aktuellen Positionsnummern ein, jetzt
können Sie den Schnitt auch "zeichnen lassen ...".
9.) Biegeliste

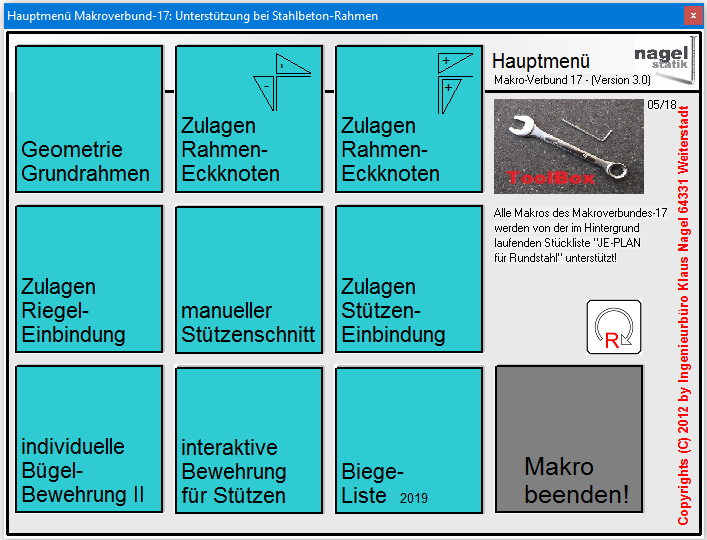

außerdem natürlich mit Toolbox und der "Rückgängigtaste" aus dem Hauptmenü.- selbstverständlich sind Biegeliste und Hintergrundmakro "JE-PLAN" auch wieder Teil
des neuen Makroverbunds.
Überblick Beispielplan: Leistungsspektrum MV-17
Lieferumfang:
- Makros für ThouVis Arch 8.0 oder höher, Lieferung per E-Mail
Achtung: ThouVis Arch als Basis-Software erforderlich!
Änderungen und Irrtümer vorbehalten
ThouVis Arch ist ein Produkt der ThouVis Software Ltd., Herzberg
Die Makros für die Bewehrungsplanung werden entwickelt vom Ing.-Büro Klaus Nagel, Weiterstadt
